1.vara Inngangur

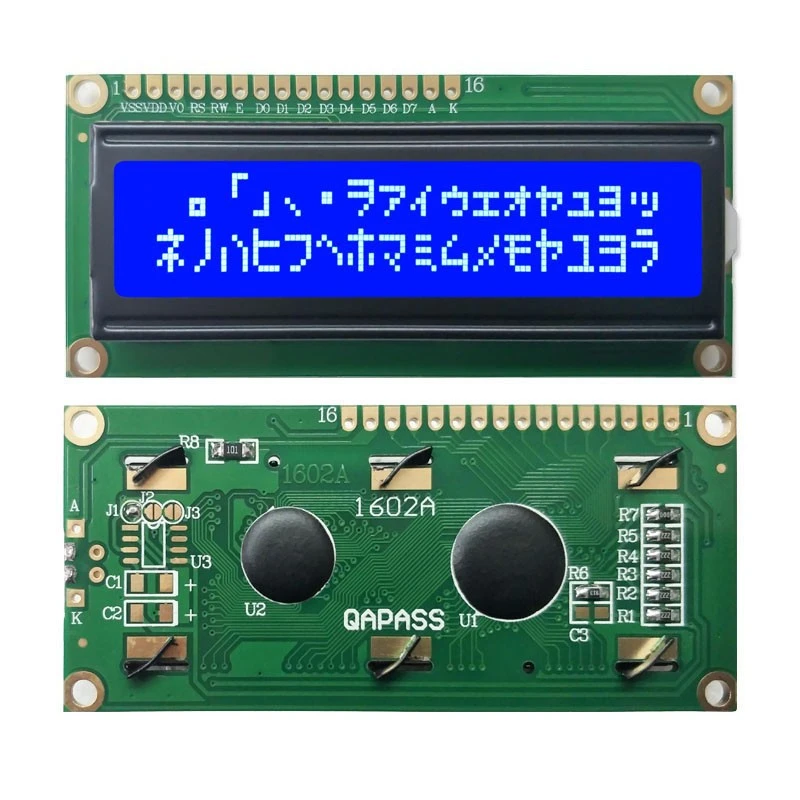

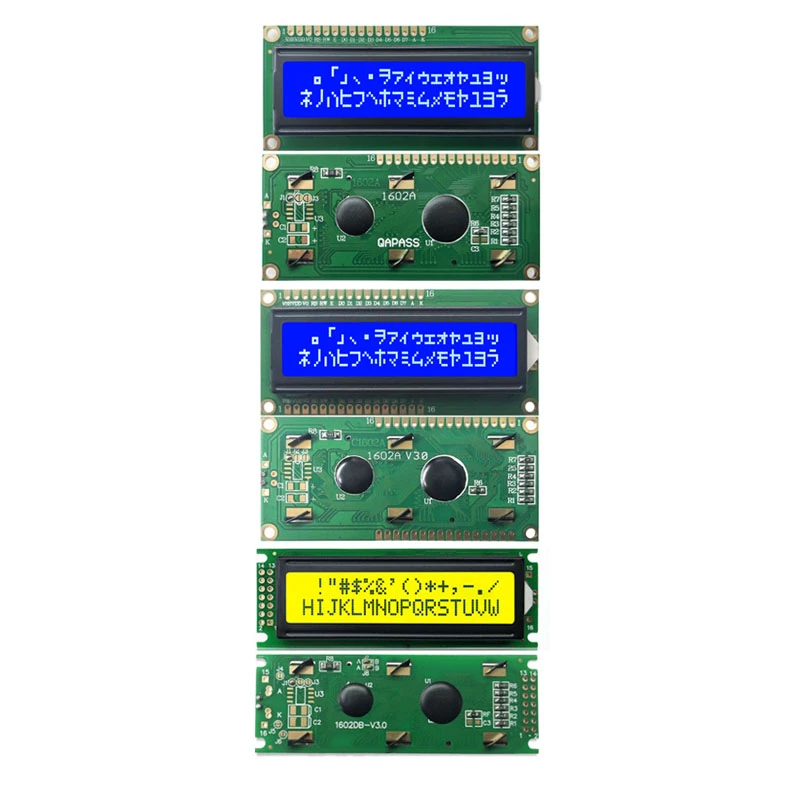

1602 LCD er algeng LCD eining sem er mikið notuð í ýmsum rafeindatækjum og innbyggðum kerfum. Nafnið "1602" þýðir að skjárinn getur sýnt 16 dálka og 2 raðir af stöfum. 1602 LCD mát er mikið notað í ýmsum rafeindatækjum og innbyggðum kerfum fyrir einfalda, hagnýta, stöðuga og áreiðanlega eiginleika.
2.Vörueiginleiki
Lítil orkunotkun:1602Cob skjár notar fljótandi kristal skjátækni, lítil orkunotkun, hentugur fyrir langtíma notkun rafeindabúnaðar.
Persónuskjár:hentugur til að birta textaupplýsingar í föstu formi, svo sem tölur, bókstafi, tákn osfrv., með skýrum skjá.
Einföld stjórn:stjórna með venjulegu samhliða eða raðviðmóti, auðvelt að tengja við ýmsa örstýringa og innbyggð kerfi.
Stöðugt og áreiðanlegt:einföld uppbygging, stöðug og áreiðanleg, hentugur fyrir langtíma rekstrarkröfur í iðnaðarumhverfi.
Tiltölulega lágt verð, mikil hagkvæmni. Hins vegar getur það aðeins sýnt takmarkaðan fjölda stafa og lína, ekki hentugur fyrir flókna grafíkskjá.
1602LCM er mikið notað á eftirfarandi sviðum:
Rafeindavörur:eins og reiknivélar, rafrænar klukkur og önnur lítil raftæki.
Iðnaðareftirlit:notað fyrir stöðuskjá og notkunarviðmót ýmissa iðnaðartækja og búnaðar.
Innbyggt kerfi:sem upplýsingaskjáseining á innbyggða þróunarvettvanginum, notuð til að sýna kerfisstöðu, villuleitarupplýsingar osfrv.
4. Kröfur
Til að tryggja eðlilega notkun og bestu birtingaráhrif 1602 LCD skjásins þarftu að fylgjast með eftirfarandi notkunarkröfum:
Aflgjafaspenna:Það fer eftir tiltekinni gerð, það er venjulega 3,3V eða 5V, og það verður að vera tryggt að það passi við stjórnunarstigið.
Stýriviðmót:Staðfestu stýriviðmótið sem notað er, svo sem samhliða viðmót (þarf venjulega marga stjórnpinna) eða raðviðmót (sparar stjórnpinna en hægari hraða).
Umhverfisaðstæður:Forðastu langtíma útsetningu fyrir háum hita, miklum raka og rykugum umhverfi til að forðast að hafa áhrif á áhrif LCD skjásins og líftíma.
5.vara færibreyta (forskrift)
|

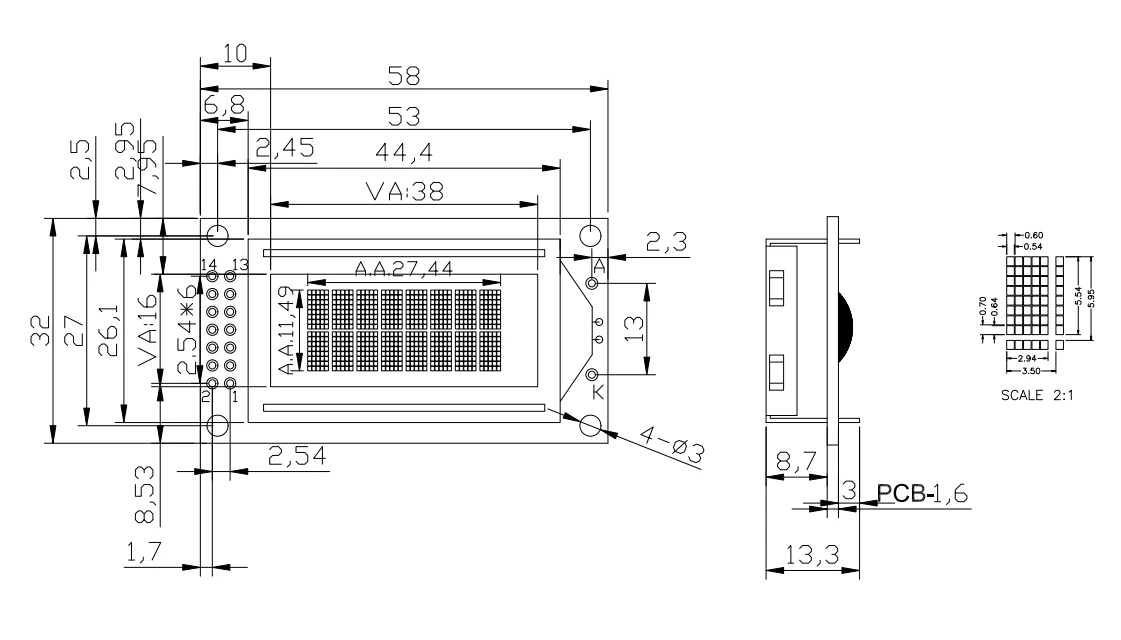

Stærð eininga:58..5X32.5X13.3mm |
Sýningarsvæði: 38X16mm |
|
Tegund LCD: STN/JÁKVÆÐI/GJÁÐSKIPTI |
Sjónhorn: Klukkan 6 |
|
Bílstjóri IC: ST7920 EÐA samsvarandi |
Tegund baklýsingabílstjóra: Power/3.1V/HITE |
|
DC til DC hringrás: Innbyggð |
Þyngd: TBD |
|
PIN-númer |
TÁKN |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
