Takmörkun sjónarhorns: Þrátt fyrir breitt sjónarhorn getur litur og birta rýrnað við öfgahorn.
Lítil birtuskil: læsileiki getur haft áhrif í björtu ljósi, sérstaklega þegar það er notað utandyra.
Brothættir: TFT skjáir eru tiltölulega viðkvæmir og geta auðveldlega skemmst af líkamlegu áfalli eða rispum.
Hitanæmi: TFT skjár getur rýrnað við miklar hitastig, sem hefur áhrif á skjágæði.
1.vara Inngangur
2.Product lögun
Kostir
Há upplausn:1.44 TFT LCD gefur skýrar myndir og texta fyrir forrit sem krefjast smáatriðum.
Breitt sjónarhorn:Tæknin veitir breitt sjónarhorn, þannig að myndgæðin haldast stöðug þegar þau eru skoðuð frá mismunandi sjónarhornum.
Ríkur litur:TFT skjáir geta sýnt mikið úrval af litum, hentugur fyrir grafík og margmiðlunarforrit.
Lítil orkunotkun:Í samanburði við aðra skjátækni skila 1,44 TFT skjáir sig vel hvað varðar orkunotkun og lengja endingu rafhlöðunnar á flytjanlegum tækjum.
Fljótur viðbragðstími:Hentar til að sýna kraftmikið efni, svo sem myndband og hreyfimyndir, til að draga úr óskýrleika.
Færanleg tæki:hægt að nota fyrir ýmsar flytjanlegar rafeindavörur, svo sem handtölvur, rafbókalesara o.s.frv.
Innbyggð kerfi: í innbyggðum tækjum og verkfræðilegum verkefnum, svo sem eftirlitstækjum, snjallheimilum osfrv., sýna stöðu og upplýsingar.
Leikföng og kennslutæki:hægt að nota fyrir gagnvirk leikföng og fræðslubúnað til að sýna kraftmikið efni til að auka gagnvirkni.
Lækningabúnaður: í sumum flytjanlegum lækningatækjum, veita rauntíma eftirlitsgögn.
Bíla rafeindabúnaður:hægt að nota til að birta upplýsingar á mælaborði bílsins, veita leiðsögn, hraða og önnur gögn.
Færanleg tæki:Vegna lítillar stærðar eru 1.4-tommu TFT skjáir mikið notaðir í snjallúr, færanlegar leikjatölvur og önnur lítil raftæki.
Heimilistæki:Í sumum heimilistækjum, eins og örbylgjuofnum, þvottavélum o.s.frv., eru TFT skjáir notaðir til að sýna notkunarviðmót og stöðuupplýsingar.
Læknabúnaður:Í lækningaeftirlitsbúnaði eru 1.4-tommu TFT skjáir notaðir til að sýna rauntímagögn sjúklinga og eftirlitsniðurstöður.
Iðnaðarstýring: Á stjórnborði iðnaðarbúnaðar eru TFT skjáir notaðir til að sýna rekstrarstöðu og færibreytustillingar.
4.Kröfur
Notkunaraðferð
Tengdu aflgjafann:Gakktu úr skugga um að skjárinn sé tengdur við viðeigandi aflgjafa fyrir venjulega notkun.
Viðmótstenging:Tengdu TFT skjáinn við aðalstýringarflísinn í gegnum SPI, I2C eða samhliða tengi í samræmi við kröfur tækisins.
Frumstillingar:Frumstilla skjáinn í kóðanum, þar á meðal að stilla upplausn, litastillingu osfrv.
Teikna efni:Notaðu samsvarandi bókasöfn (eins og Adafruit GFX bókasafn) til að teikna texta, grafík og myndir.
Uppfæra skjá:Uppfærðu innihald skjásins eftir þörfum til að tryggja skjáupplýsingar í rauntíma.

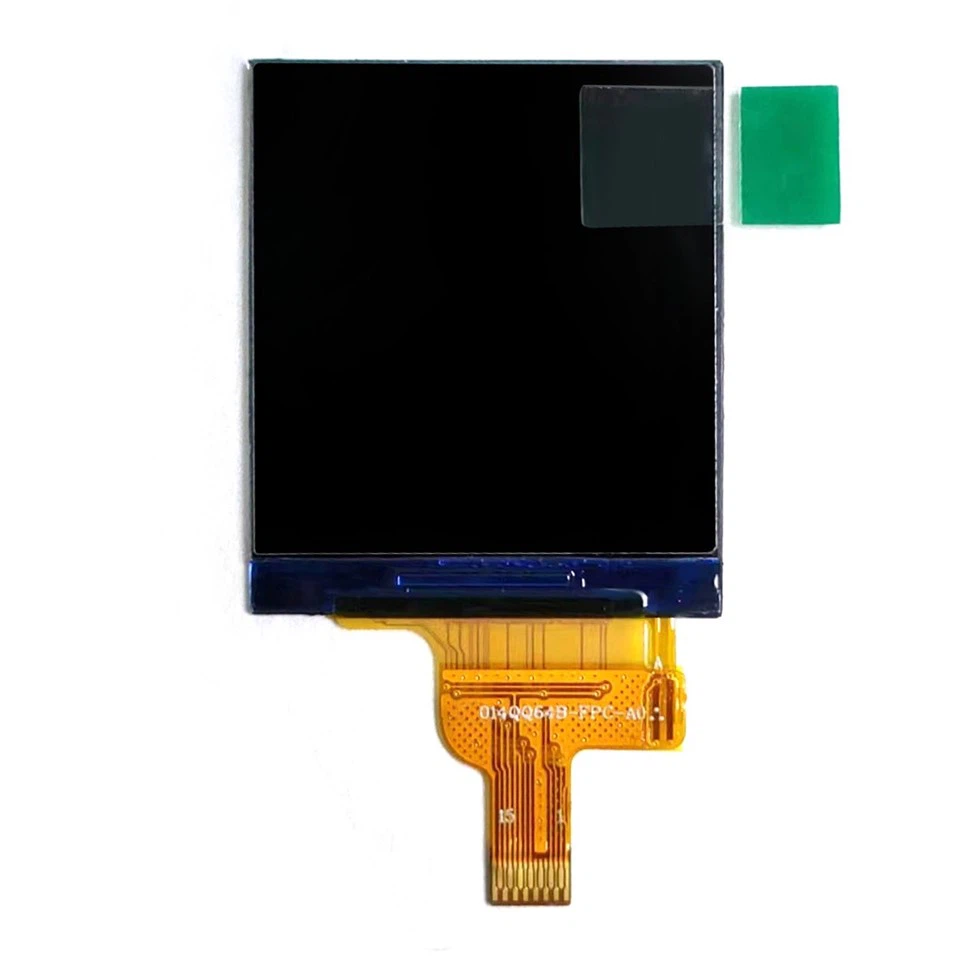

5.vara færibreyta (forskrift)
|
Stærð eininga: 27,90(B)*32,64(H)*1,96(T)MM |
LCD AA: 25,50(H)x 26,50(V)MM |
| LCD stærð: 1,44 tommur | Upplausn: 128(RGB)x128 pixlar |
| Bílstjóri IC:NV3023B |
Baklýsing Bílstjóri gerð: Power/3.1V/HITE |
| Tengi: 4W/4 SPI |
Litir: 65K
|
|
PIN-númer |
TÁKN |
 |
|
1 |
GND |
|
|
2 |
RS |
|
|
3 |
CS |
|
|
4 |
CLK |
|
|
5 |
NC |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
SDA |
|
|
9 |
RSTN |
|
|
10 |
VDDIO |
|
|
11 |
LEDKIO |
|
|
12 |
LED+ |
|
|
13 |
LED- | |
|
14 |
TE |
|
|
15 |
GND |
